HT560是一款高效I2S輸入D類立體聲音頻功率放大器。HT560可選硬件或者軟件I2C控制。在BTL模式，能夠提供2*30W/8Ω功率輸出；在PBTL模式，能夠提供75W/4Ω功率輸出。
HT560具有過溫限幅功能，當芯片內部溫度達到過溫限幅點，HT560自動降低增益，使其IC能夠連續播放而不間斷。另外，HT560具有功率限制功能，一種是限幅功能，在輸出端限制一定的輸出幅度，使其不損壞喇叭。另一種為AGC防削頂失真功能，開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
此外，HT560內置關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|

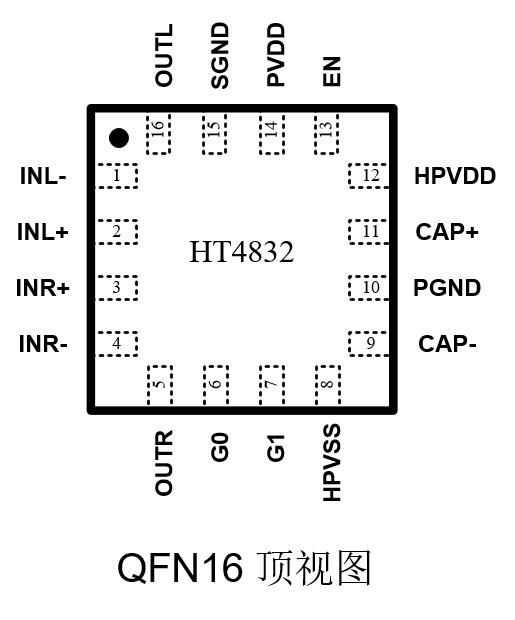

引腳定義
引腳號 | 引腳 名稱 | I/O | 功能 | |
HT4832 | HT4831 | |||
1 | 1 | INL- | I | 左聲道反相輸入端（差分-） |
2 | 2 | INL+ | I | 左聲道同相輸入端（差分+） |
3 | 3 | INR+ | I | 右聲道同相輸入端（差分+） |
4 | 4 | INR- | I | 右聲道反相輸入端（差分-） |
5 | 7 | OUTR | O | 右聲道輸出 |
6 | 5 | G0 | I | 增益設置 |
7 | 6 | G1 | I | 增益設置 |
8 | 8 | HPVSS | P | 電荷泵負電源 |
9 | 10 | CAP- | P | 電荷泵電容負端 |
10 | 9 | PGND | P | 地 |
11 | 11 | CAP+ | P | 電荷泵電容正端 |
12 | 13 | HPVDD | P | 電荷泵正電源 |
13 | 16 | EN | I | 芯片使能，低電平時芯片關斷 |
14 | 12 | PVDD | P | 電源 |
15 | 15 | SGND | I | 信號地 |
16 | 14 | OUTL | O | 左聲道輸出 |
注1 I: 輸入端 O: 輸出端 P: 電源/地
