HTD9801/9810為玩具、打印機和其它電機一體化應用提供一種集成的雙通道電機驅動方案。

HTD9801/9810有兩路H橋驅動器，可以驅動兩個直流有刷電機，或者一個雙極步進電機，或者螺線管及其它感性負載。

每一個H橋的功率輸出級由N通道功率MOSFET組成，叫作H橋驅動器。每個橋包含整流電路和限流電路。

內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個故障檢測輸出管腳。

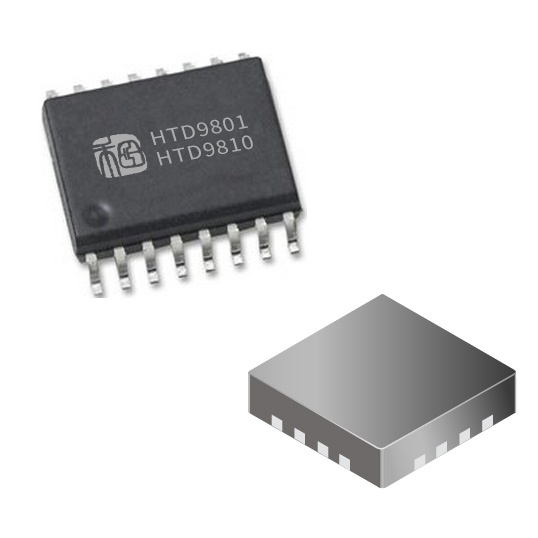

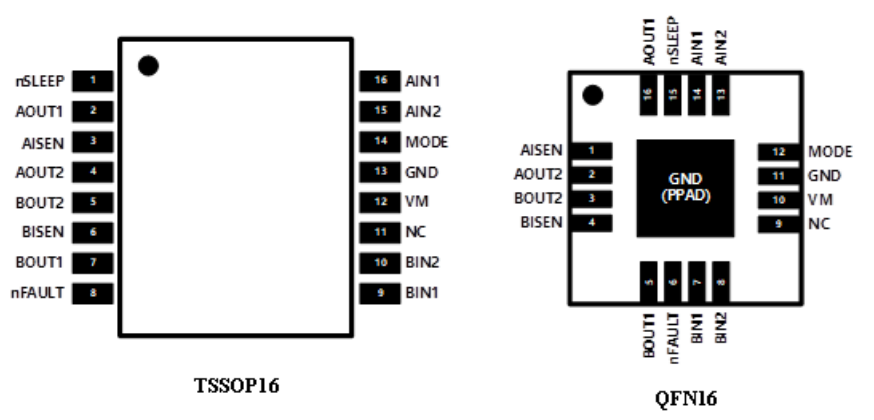

HTD9801/9810提供三種封裝，一種是TSSOP16封裝，另兩種是帶裸焊盤的QFN16封裝，尺寸為4*4和3*3，能有效改善散熱性能，均是無鉛產品，符合環保標準。
