HTR3236是一款36路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I2C單獨控制256級細膩亮度調節。
主控器件通過I2C接口對HTR3236進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。

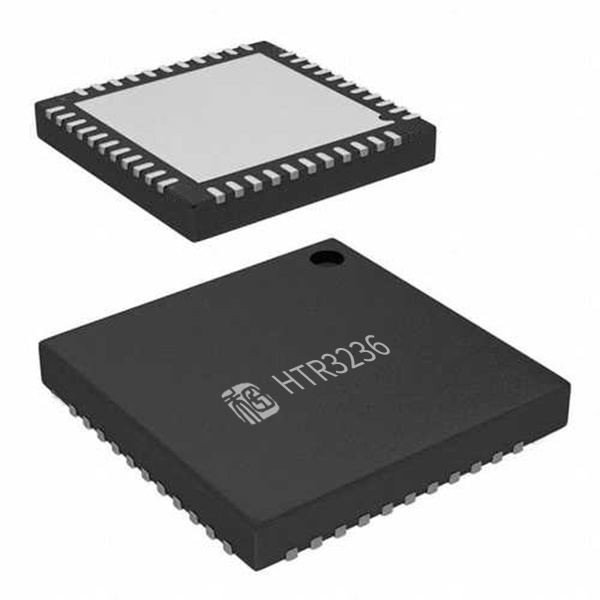

HTR3236使用QFN-44L(5mm×5mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
| 價格:￥0.00 | 庫存99999 |
數量:
|
特點
| 應用
|

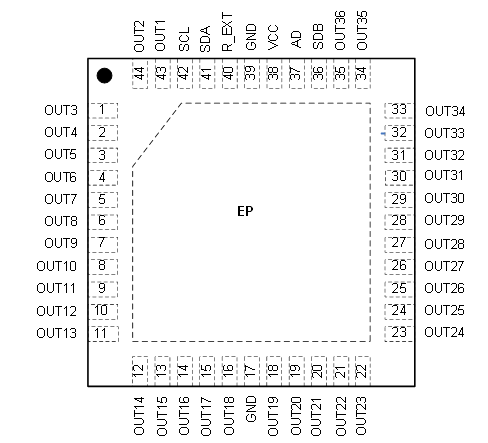

引腳定義
引腳號 | 名稱 | 功能 |
1~16 | OUT3~OUT18 | Output channel 3~18 for LEDs. 輸出通道3~18 |
17, 39 | GND | Ground. 地 |
18~35 | OUT19~OUUT36 | Output channel 19~36 for LEDs. 輸出通道19~36 |
36 | SDB | Shutdown the chip when pulled low. 關斷芯片，低電平有效。需接100k下拉電阻，使開機默認為低電平的GPIO控制。芯片關斷后，I2C仍可對寄存器進行寫操作。 |
37 | AD | I2C address setting. I2C器件地址選擇 |
38 | VCC | Power supply. 電源輸入端，接0.1uF和1uF電容到地 |
40 | R_EXT | Input terminal used to connect an external resistor. This regulates the global output current. 每一路通道最大電流IMAX控制引腳，外接REXT電阻到地， |
41 | SDA | I2C serial data. I2C時鐘, 需接上拉電阻（建議4.7k），1.8V/3.3V系統均可使用 |
42 | SCL | I2C serial clock. I2C數據，需接上拉電阻（建議4.7k），1.8V/3.3V系統均可使用 |
43,44 | OUT1, OUT2 | Output channel 1, 2 for LEDs. 輸出通道1~2 |
EP | Exposed Thermal Pad | Connect to GND. 接地散熱。 |
