HTR3212是一款12路LED PWM驅動器，PWM頻率可固定為3kHz或22kHz。每一路最大輸出電流可通過外置電阻REXT調節，最大38mA，并可獨立控制4檔可選。每一路可通過I²C單獨控制256級細膩亮度調節。

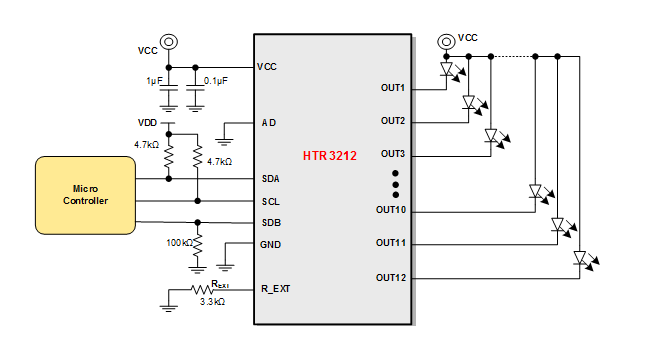

主控器件通過I²C接口對HTR3212進行編程控制，通過將SDB腳拉低或軟件設置可關斷芯片，進入低功耗模式。

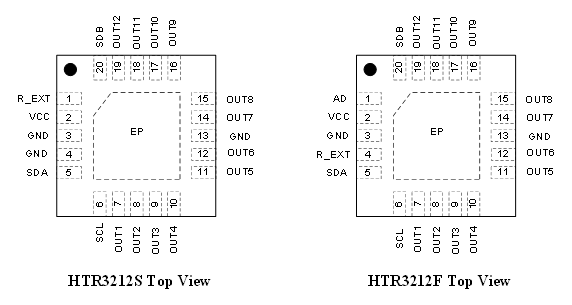

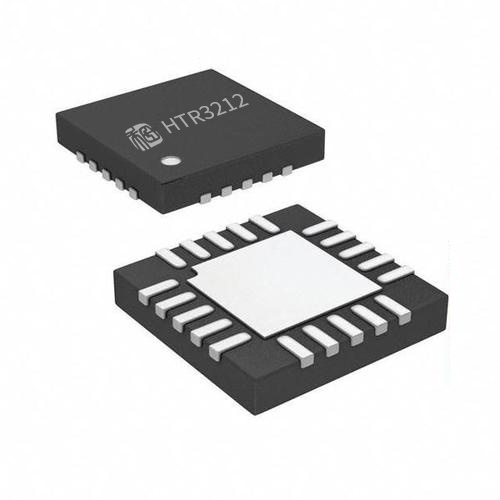

HTR3212使用QFN-20L(3mm×3mm)封裝。工作電壓在2.5V到5.5V，可在-40°C to +85°C工作。
